天然氣過濾分離器

高質量效率濾芯（聚結）+葉片組合兩級分離可以去除各類工業氣體中的液滴、固體顆粒和粉塵。高質量效率濾芯（聚結）可以有效去除固體顆粒和大顆粒游離液滴，同時聚結合并小尺寸液滴成較大液滴，然后通過葉片進行分離。濾芯+葉片組合，利用濾芯的分離精度和葉片的高容量，可以提高分離器的處理能力和降低設備尺寸。為客戶提供經濟的分離設備，解決方案。

操作原理：

夾帶液滴、固體顆粒和粉塵的氣流從外層流入濾芯內部。固體顆粒和粉塵在這個過程中被脫除，在脫除大尺寸液滴的同時，小尺寸液滴被聚結成更大尺寸的液滴。

氣流夾帶著經濾芯聚結后的液滴進入二級葉片分離，進行氣液分離。

分離后的液相經收集后，通過導液管排走。

優點：

處理能力大，

效率高

壓降低

設備體積小，重量輕

性能：

100%分離8微米及以上液滴顆粒

99.5%出去0.5-8微米的液滴

100%去除1微米及以上尺寸的固體顆粒和粉塵

99.5%去除0.5-1微米的固體顆粒和粉塵

設計/選型：

立式/臥式結構

可配備使用液位計/液位控制/排放閥/流量指示/壓力顯示等儀表或自控要求。

分離葉片選用304、304L、316、316L或特殊合金的要求；

殼體：碳鋼、不銹鋼、或特殊合金；

定制工程、設計和制造；

設計制造標準：GB150 ASME；

可設計拆卸移動式葉片分離組件；

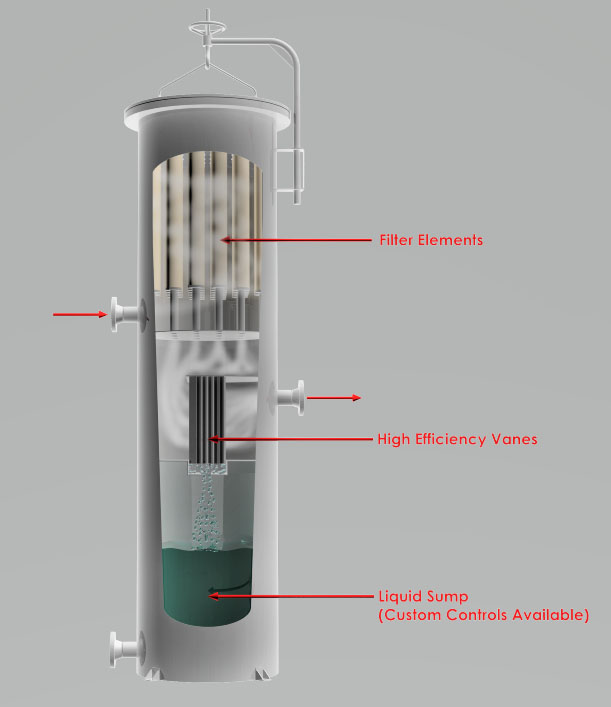

立式結構

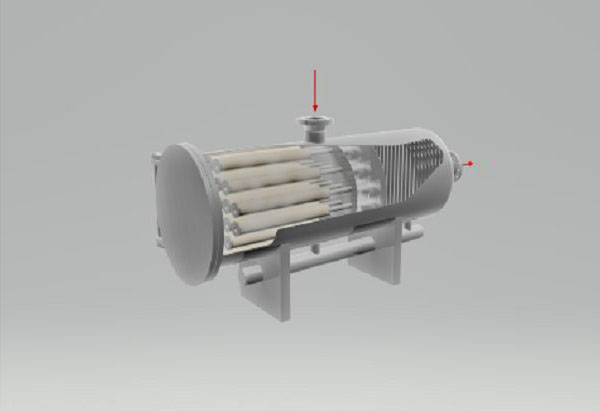

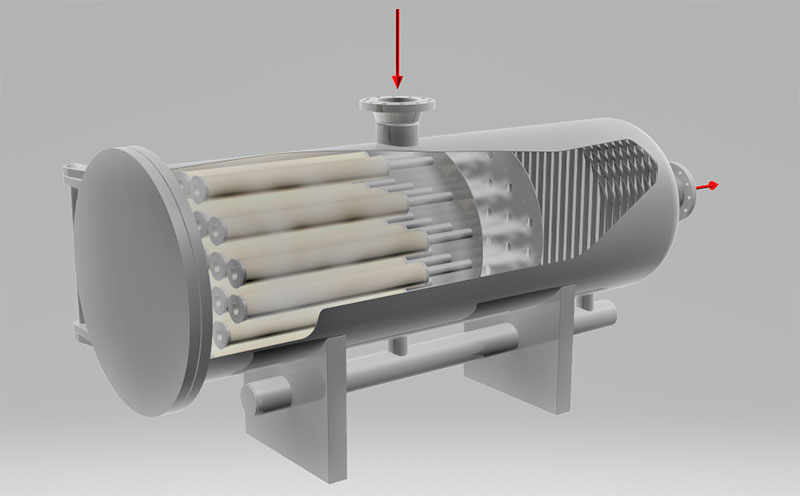

臥式結構/雙筒

適用于含液量高的場合，可以讓上部氣體流量變大，避免分離后流入下部收集桶的液相重新夾帶。

設計靈活，可以滿足客戶的特殊需要

分離性能穩定可靠，易于更換

應用：

天然氣管輸系統、采集站、調峰站

化工、石油、煉化、煤化工等生產裝置

壓縮機系統

電廠、核能等

濾芯+葉片組合結構：濾芯需要結合工況定期更換，在連續生產裝置中，建議設置單獨兩級分離，一級濾芯聚結分離，設置成一用一備；二級葉片分離，無需設置備換。在含液量特別大的場合，可以將葉片分離放在濾芯分離前端，以去掉大部分液相，在經濾芯聚結精分，提高濾芯的使用壽命。
