吸吮式自清洗過濾器

吸吮式自清洗過濾器簡介

獨特的雙端多過濾元件專門用于高度苛刻條件下的水處理用反沖洗過濾器。該過濾器的典型應用領域?yàn)闊o預處理的河水以及造紙行業中產生高纖維成分工藝水（白水）等。

工作原理

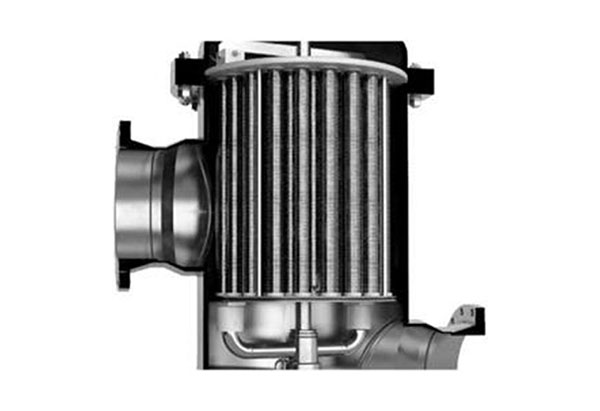

吸吮式自清洗過濾器，采用雙端開口的圓柱形濾芯，未被過濾的液體從濾芯兩端流入。通這種方式，雜質顆粒被均勻地截留在整根濾芯的內表面，從而使整個過濾面積得到充分利用。當截留在濾芯內表面的雜質達到需要清洗的時侯，反沖洗系統自動啟動，頂部的電機開始啟動，位于濾芯上方的旋轉蓋開始轉動，把濾芯的上端蓋?。慌c此同時，下方?jīng)_洗臂一起轉動，使濾芯下端開口與打開的排污閥相通。這樣，在濾芯內就會形成縱向的高速?zèng)_洗力。同時，過濾器出口的液體與排污口大氣的壓差，使得被沖洗濾芯周圍的少量液體反向回流，形成橫向流動的反沖洗力，使反沖洗能量平均分布在濾芯的整個長度區間內?？v向和橫向反沖洗同時作用，使濾芯的整個內表面被均勻清洗，達到較好的清洗效果。

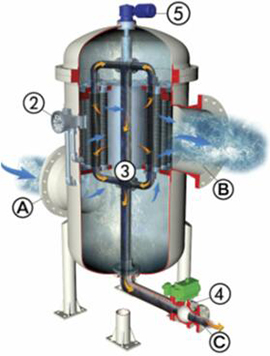

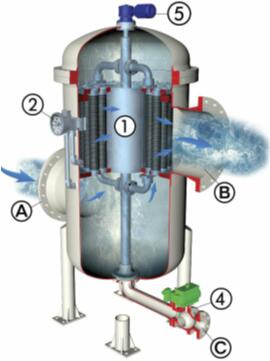

過濾	反洗

①中心管 ②壓差變送器 ③排污管 ④排污閥 ⑤電機減速機

A原液進口  B清液出口 C排污口

過濾器參數：

◇1立方米/小時至7,000立方米/小時

◇過濾精度從0.01毫米到1毫米；

◇壓力等級達到PN25

◇管道口徑：DN50-DN1000

◇過濾器材質：碳鋼、不銹鋼

◇濾芯種類：不銹鋼楔形網，金屬燒結網

◇反洗介質：濾后液體

◇反洗控制：時間/壓差

優點一覽：

◇濾芯雙端開口

◇使用壽命長

◇維修周期長

◇壓損低

◇低反洗水損失

◇有效清除過濾后的雜質

◇過濾面積大、體積小

◇連續自動在線過濾，反沖時不中斷，減少停機時間和維護成本

◇可根據客戶的要求進行特殊設計

適用行業：水處理，循環冷卻系統，熱交換器保護，噴嘴保護，泵前保護，壓艙水處理系統等等；

適用流體：湖水，河水，海水，地下水，廢水，工藝用水，冷卻循環水，清洗水等等；
